靶式流量控制开关-LKB-01流量开关
LKB靶式流量控制器采用靶式传感器，可用于水，冷却系统或其它流体回路，控制器的设定值可调。
一、规格
| 序号 | 设定范围升/分 | 切换差升/分 | 重复性误差升/分 | 管道直径 | 靶号 | 最大允许压力MPa | 重量kg | |
| in | mm | |||||||
| 1 | 20～48 | 8 | 1.1 | 1 | 25 | 1 | 1.6 | 0.5 |
| 2 | 34～100 | 10 | 2.6 | 5/4 | 32 | 1 | ||
| 3 | 65～160 | 14 | 3.8 | 3/2 | 40 | 1 | ||
| 4 | 120～280 | 26 | 6.4 | 2 | 50 | 1 | ||
| 5 | 40～140 | 18 | 4.0 | 2 | 50 | 2 | ||
| 6 | 210～550 | 18 | 5/2 | 70 | 1 | |||
| 7 | 110～340 | 15 | 5/2 | 70 | 2 | |||
| 8 | 380～750 | 20 | 3 | 80 | 1 | |||
| 9 | 180～470 | 18 | 3 | 80 | 2 | |||
| 10 | 115～220 | 20 | 3 | 80 | 3 | |||
| 11 | 350～920 | 20 | 4 | 100 | 2 | |||
| 12 | 210～590 | 20 | 4 | 100 | 3 | |||
| 13 | 380～1200 | 40 | 5 | 125 | 3 | |||
| 14 | 550～1800 | 80 | 6 | 150 | 3 | |||
注:1-序号6～14为参考规格 2-设定值为下切换值
二、电气性能
单刀双掷开关工作状态：流量上升至上切换值时，接线端子0-cb接通；流量下降至下切换值，0-ck接通。

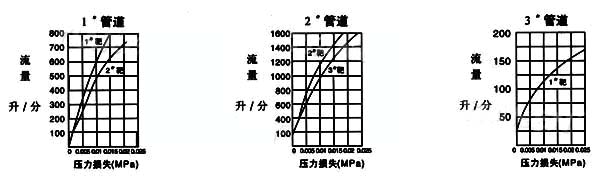

三、压力损失特性
四、外形及安装尺寸
五、安装
1、将控制器旋紧在管道专用接口上；
2、介质流动方向与外壳上箭头方向一至；
3、控制器靶与介质流动方向垂直；
4、控制器前需要10倍管道直径长度的导向直通道；
5、打开控制器罩壳，按接线图接线，然后装好罩壳。
