V锥流量计是一种全新的差压式流量计量装置，并以独特的边壁逐步收缩节流方式，一改传统节流的几乎所以缺点，是差压式流量计革命性成果，可广泛用于石油，化工，电力，热供等国民经济各领域

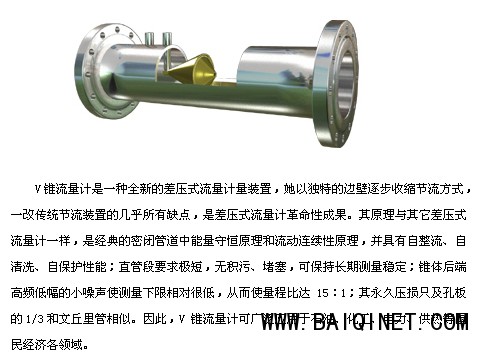

V锥流量计的概述：

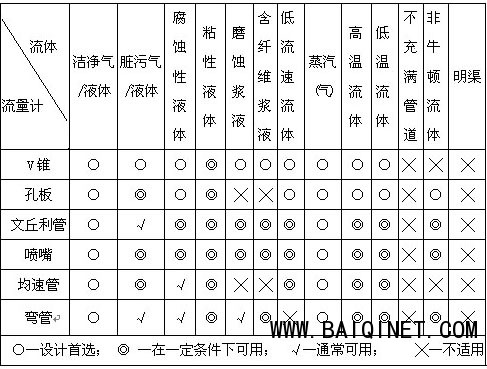

V锥流量计的应用范围

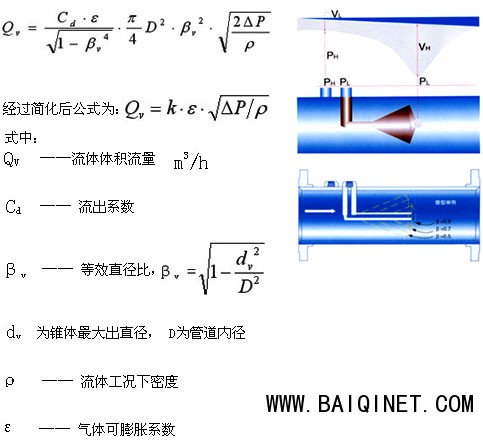

V锥流量计原理

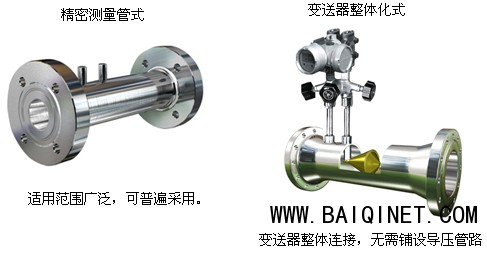

选型：
产品选型
|
型 号 |
说 明 |
|||||
|
HN V |
V锥流量计 |
|||||
|
代号 |
口径(mm) |
|||||
|
15～3000 |
DN15～DN3000mm |
|||||
|
各部件材料材质 |
||||||
|
代码 |
锥体 |
钢管 |
法兰 |
|||
|
A |
SS304 |
20# |
20# |
|||
|
B |
SS304 |
15CrMo |
15CrMo |
|||
|
C |
SS304 |
SS304 |
20# |
|||
|
D |
SS304 |
SS304 |
SS304 |
|||
|
E |
SS316L |
SS304 |
SS304 |
|||
|
G |
SS316L |
SS316L |
SS316L |
|||
|
# |
其它材质 |
|||||
|
代号 |
介质 |
|||||
|
1 |
液体 |
|||||
|
2 |
气体 |
|||||
|
3 |
蒸汽 |
|||||
|
4 |
高温介质 |
|||||
|
代号 |
补偿形式 |
|||||
|
N |
不带压力、温度补偿 |
|||||
|
Q |
带压力、温度补偿输出 |
|||||
|
代号 |
连接形式 |
|||||
|
L |
螺纹连接（适用于小口径） |
|||||
|
W |
法兰连接 |
|||||
|
代号 |
压力等级 |
|||||
|
0 |
0.25MPa |
|||||
|
1 |
0.6 MPa |
|||||
|
2 |
1.0 MPa |
|||||
|
3 |
1.6 MPa |
|||||
|
4 |
2.5 MPa |
|||||
|
5 |
4.0 MPa |
|||||
|
6 |
6.3 MPa |
|||||
